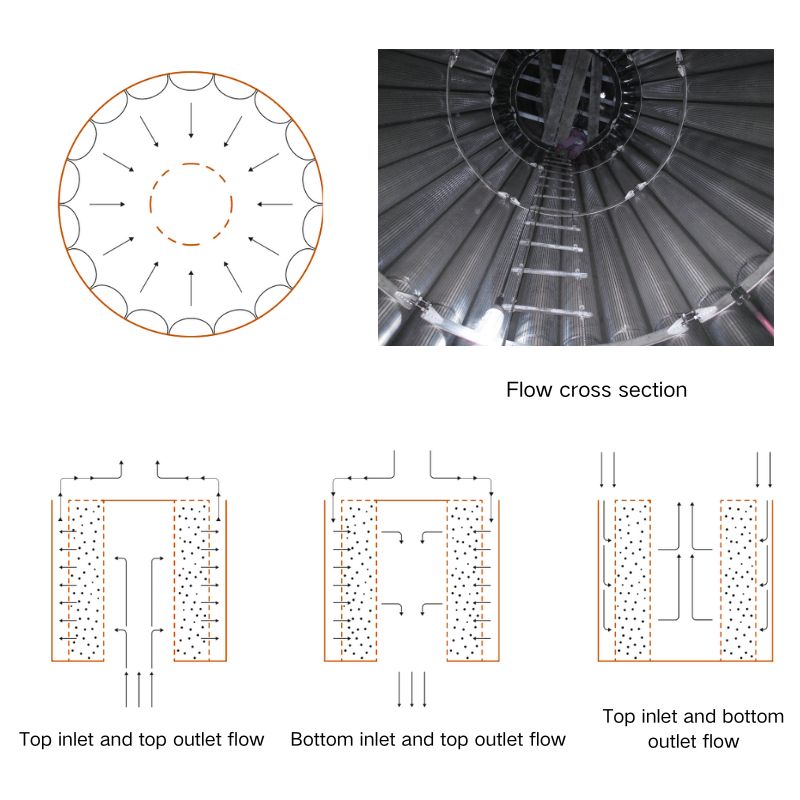

Узел скалопов выполняет функцию внешнего фильтрующего устройства в системах с радиальным потоком. Эти компоненты располагаются параллельно стенке сосуда, используя её в качестве опоры и одновременно формируя внешнюю границу слоя катализатора. Система предназначена как для распределения, так и для сбора потока, и эффективно работает в конфигурациях с радиально-входящим и радиально-исходящим направлением движения среды.

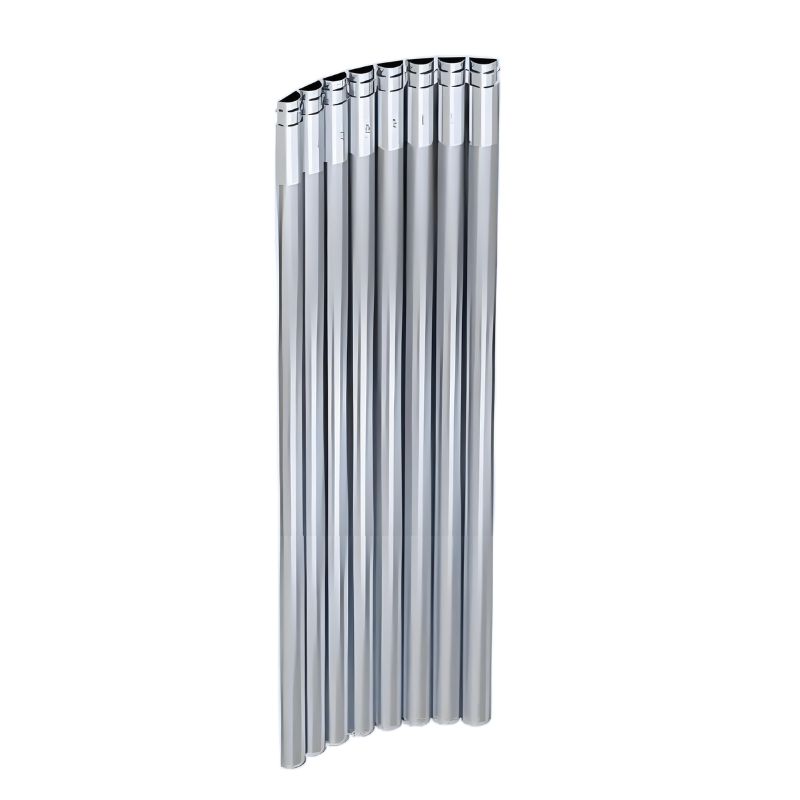

Монтаж скалопов производится через верхний люк-лаз сосуда на опорное кольцо, закрепленное на стенке корпуса. Эти полые каналы распределяются по окружности вдоль внутренней поверхности стенки, при этом каждый элемент обрабатывает осевой поток в пределах своей пропускной способности. Общая производительность системы равна сумме мощностей всех установленных скалопов. В высокотемпературных процессах на корпус сосуда часто наносится футеровка для предотвращения образования зон локального перегрева (хот-спотов). Герметичность между скалопами и внутренним ситом обеспечивается при помощи верхней уплотнительной панели (дека).
Ключевые особенности и преимущества
Обеспечение равномерного распределения радиального потока
Снижение термических напряжений на корпус сосуда
Компенсация осевого теплового расширения
Поддержка двустороннего направления потока
Упрощенный монтаж через стандартные смотровые люки
