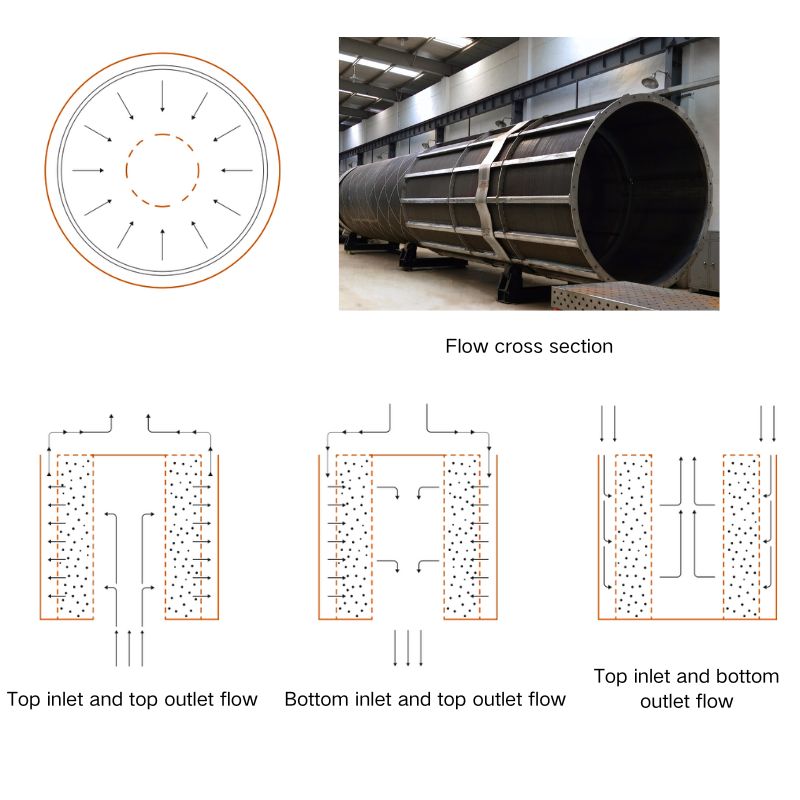

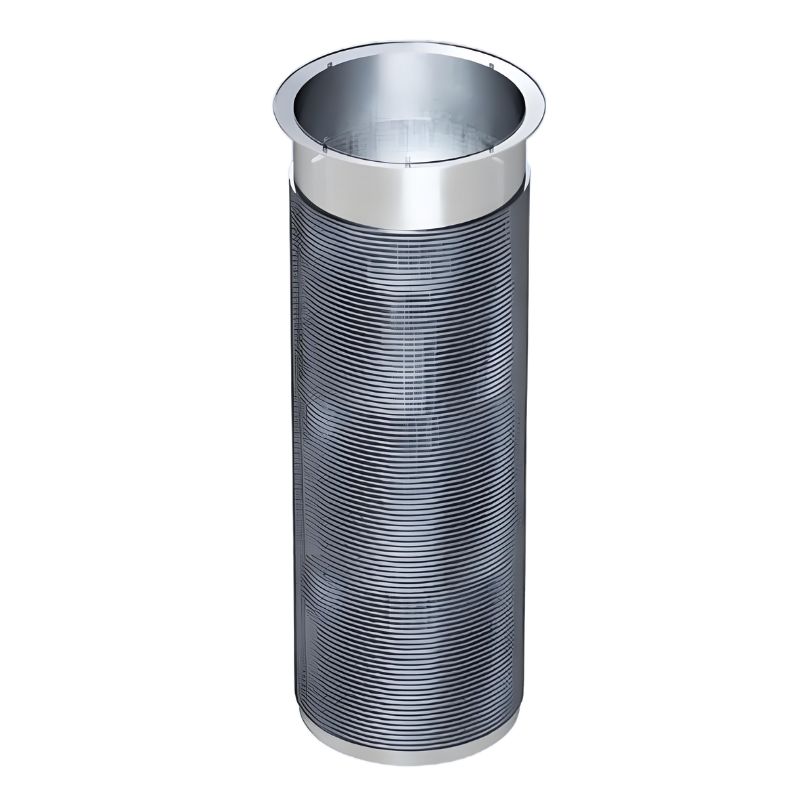

Внешняя корзина служит узлом внешней фильтрации в системах с радиальным потоком. Этот самонесущий компонент располагается параллельно стенке сосуда, определяя внешнюю границу слоя катализатора и обеспечивая распределение и сбор потока в обоих направлениях.
Корзина изготавливается как единая конструкция, охватывающая все сечение сосуда, и фиксируется на опорном кольце, приваренном к корпусу. Ее самонесущая конструкция поддерживает стабильный кольцевой зазор относительно стенки сосуда, что обеспечивает более высокую пропускную способность и независимость от напряжений корпуса. Узел выдерживает полные механические нагрузки от слоя катализатора, не передавая напряжение на конструкцию сосуда. Для высокотемпературных режимов работы на корпус может наноситься огнеупорная футеровка для предотвращения образования зон локального перегрева.
Ключевые особенности и преимущества
Обеспечение равномерного распределения и сбора радиального потока
Устойчивость к полным механическим нагрузкам со стороны слоя катализатора
Поддержание стабильной геометрии потока в обоих направлениях
Снижение передачи напряжений на корпус сосуда
Пригодность для эксплуатации в высокотемпературных средах
