Распространенные типы сепараторов

В нефтегазовой отрасли технологии сепарации играют ключевую роль на этапе первичной обработки скважинной жидкости. Эта жидкость обычно представляет собой сложную смесь нефти, газа и воды, часто с твердыми примесями. Сепаратор предназначен для эффективного разделения этих компонентов, что обеспечивает более безопасную эксплуатацию, снижает коррозию и засорение, а также минимизирует нагрузку на последующее оборудование.

Основные типы сепараторов по принципу действия

Сепараторы можно классифицировать по механизму разделения:

Гравитационные сепараторы: Используют разницу в плотности компонентов для их осаждения под действием силы тяжести.

Циклонные сепараторы: Создают центробежную силу за счет вращательного движения, разделяя компоненты по плотности.

Фильтрующие сепараторы: Используют фильтрующие элементы для улавливания твердых частиц и капель жидкости из газового потока.

Выбор метода зависит от состава поступающей среды и требуемой эффективности разделения.

Трехфазный сепаратор

Трехфазный сепаратор – один из наиболее широко используемых сепараторов в нефтегазовой отрасли. Он разделяет поток на нефть, газ и воду. Данные установки, доступные в горизонтальном и вертикальном исполнении, используют разницу в плотности между тремя фазами. Они обеспечивают возможность направления каждой фазы на дальнейшую обработку или утилизацию с минимальным взаимным влиянием, что делает их незаменимыми на этапе первичного разделения.

Двухфазный сепаратор

Двухфазный сепаратор разделяет поток на газовую и жидкую (обычно смесь нефти и воды) фазы. Его более простая конструкция делает его идеальным для систем с низким содержанием воды или там, где вода будет отделена на последующих стадиях. Двухфазные сепараторы распространены на установках подготовки газа, где приоритетом является его извлечение.

Вертикальный сепаратор

Вертикальный сепаратор особенно подходит для потоков с высоким содержанием твердых частиц. Его компактность и удобство обслуживания делают его идеальным для морских платформ и ограниченного пространства. Конструкция включает дренаж для шлама в нижней части, что способствует удалению накопившихся загрязнений. Вертикальный сепаратор может быть выполнен как в двухфазном, так и в трехфазном исполнении.

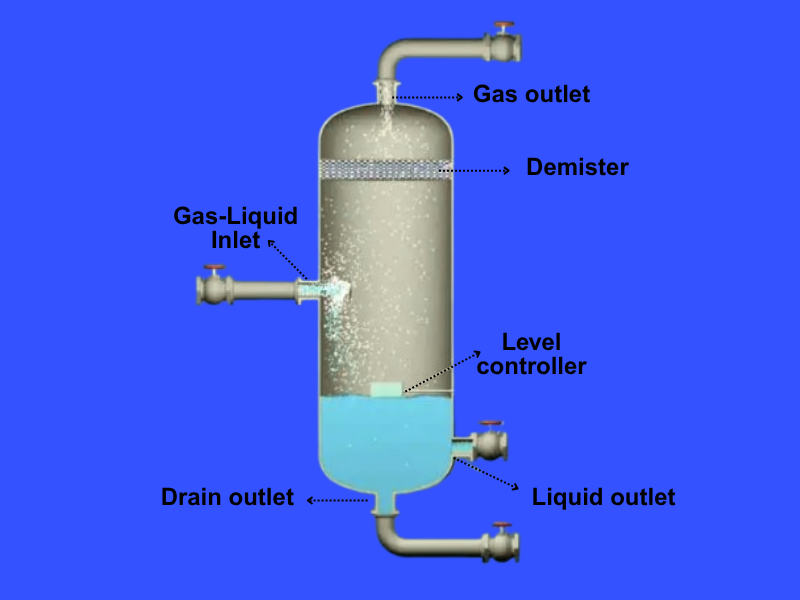

Вертикальный двухфазный сепаратор

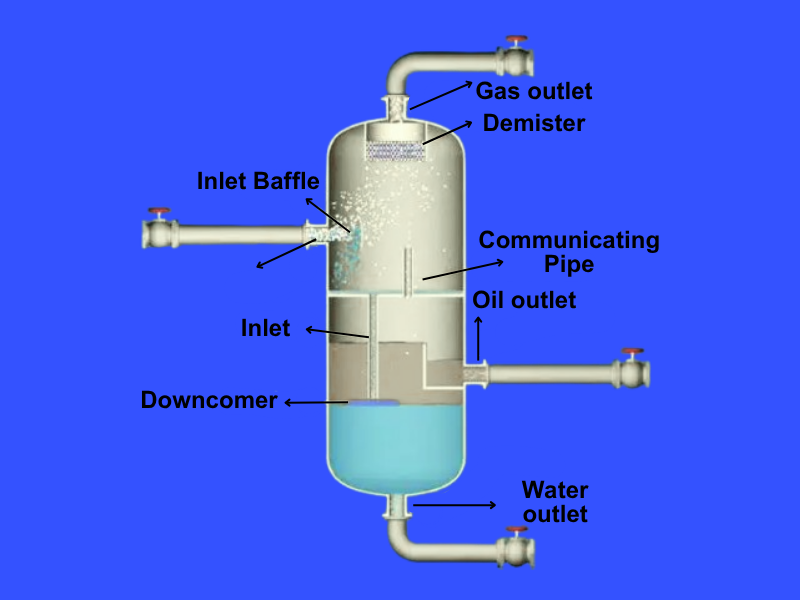

Вертикальный трехфазный сепаратор

Горизонтальный сепаратор

Горизонтальный сепаратор предпочтителен для обработки больших объемов жидкости в условиях ограниченного пространства. Его удлиненная конструкция обеспечивает большую площадь контакта между газом и жидкостью, повышая эффективность разделения. Газовые пузырьки в жидкой фазе легче поднимаются, а увлеченные капли жидкости в газовой фазе эффективно осаждаются благодаря перпендикулярному направлению потоку.

Горизонтальный двухфазный сепаратор

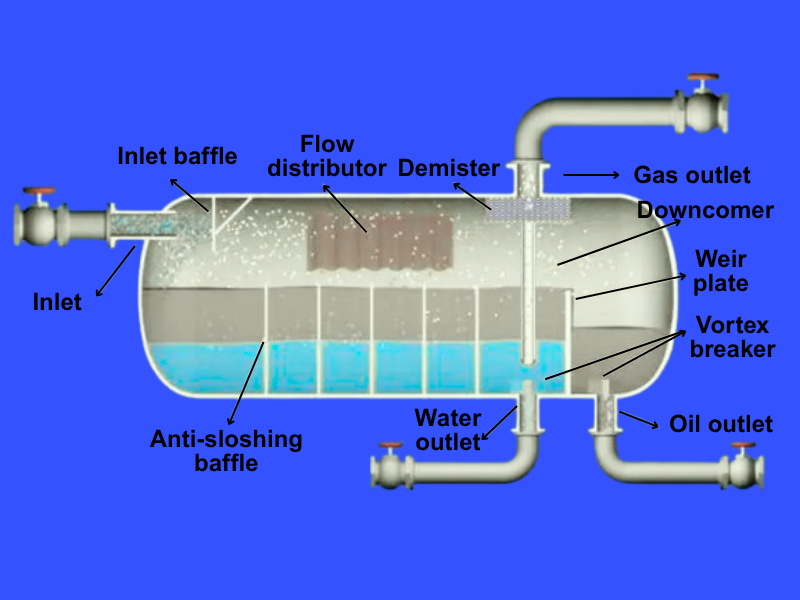

Горизонтальный трехфазный сепаратор

Этот тип сепаратора является экономически эффективным решением и может быть изготовлен в виде блочно-модульной установки. Он широко используется как на морских, так и на наземных объектах и также может быть спроектирован как двухфазным, так и трехфазным.

Понимание этих технологий позволяет правильно подобрать оборудование и повысить надежность технологических процессов в нефтегазовой отрасли. Если вы хотите узнать больше о сепараторах, которые мы производим, пожалуйста, свяжитесь с нами.
