Высокоэффективный вертикальный коалесцирующий фильтр-сепаратор предназначен для надежного удаления капель жидкости, твердых частиц и пыли из различных видов промышленных газов. В данном сепараторе реализован многоступенчатый принцип очистки. На начальном этапе (у входа) крупные капли жидкости и твердые примеси удаляются под действием силы тяжести или центробежных сил. Сверхтонкие капли жидкости и мелкодисперсная пыль улавливаются коалесцирующими фильтрующими элементами, расположенными в верхней части установки.

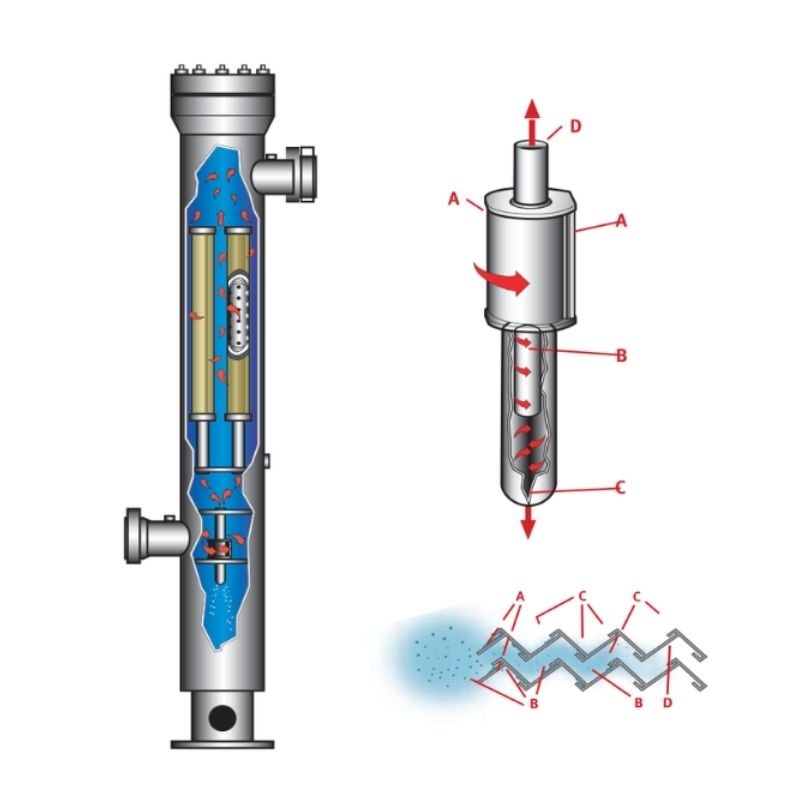

Принцип работы:
Вариант 1: При значительном содержании жидкости и твердых частиц Для первичной сепарации может быть использован высокоэффективный центробежный мультициклонный блок:
(А) Загрязненный газ входит в центробежные трубки по касательной.
(Б) Под действием центробежной силы взвешенные частицы и капли прижимаются к внутренней стенке трубок.
(В) Отсепарированные примеси стекают по стенкам и собираются в кубовой части сепаратора.
(Г) Предварительно очищенный газ проходит через центральную часть трубок и выходит вверх к следующей ступени.
Вариант 2: При малом содержании твердых частиц Для первичной сепарации могут быть использованы высокоэффективные сепарационные лопасти:
(А) Газ разделяется на множество потоков, проходя через лопастные каналы, где направление движения резко меняется несколько раз.
(Б) За счет инерции капли жидкости многократно сталкиваются с поверхностью лопастей, адгезируют и сливаются в жидкую пленку.
(В) Под действием гравитации, поверхностного натяжения и кинетической энергии газа пленка вытесняется в межлопастное пространство, откуда стекает в сборный желоб.
(Г) В результате получается чистый газ, практически свободный от капельной влаги.
Финальная стадия (Тонкая очистка): Газ с остаточными субмикронными каплями проходит через коалесцирующие фильтроэлементы в направлении изнутри наружу. Мельчайшие частицы захватываются, обеспечивая прецизионную очистку. Собранная жидкость стекает в дренажную зону под фильтрами.
Ключевые особенности и преимущества
Защита фильтров: Лопастные или центробежные блоки на входе эффективно защищают коалесцирующие элементы, продлевая их срок службы, стабилизируя перепад давления и снижая затраты на обслуживание.
Надежность: Входные ступени сепарации не имеют движущихся частей, обладают способностью к самоочистке и не требуют замены или промывки.
Области применения
Магистральные газопроводы и ПХГ.
Газораспределительные и замерные станции (ГРС, ГРП).
Очистка природного, попутного, сланцевого газа и угольного метана.
Технологические установки НПЗ, ГХК и химических производств.
Удаление и рекуперация масляного тумана компрессоров.
Защита каталитических слоев, молекулярных сит и мембранных систем.
Защита потоковых газоанализаторов.
Технические характеристики
Эффективность очистки: до 99,999% для капель в диапазоне 0,3–0,6 мкм.
Максимальный унос жидкости на выходе: ≤ 0,001 ppm (1 ppb).
