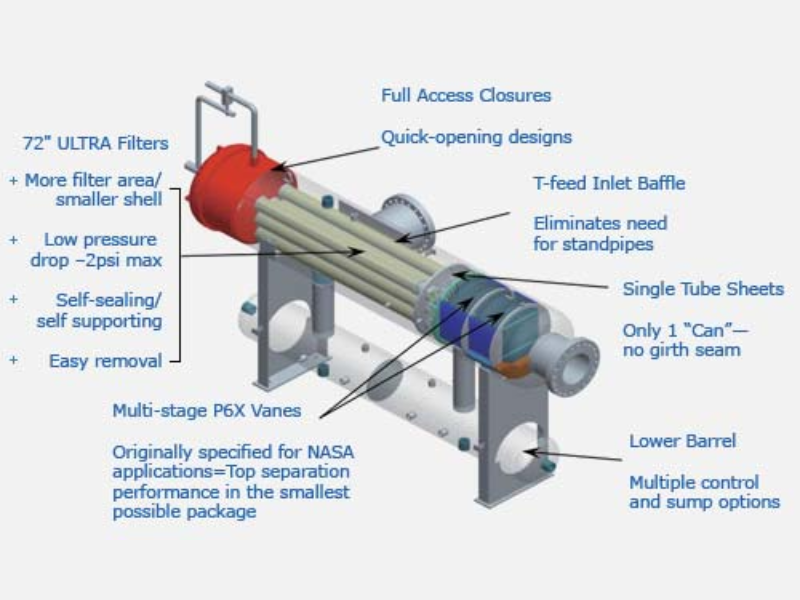

Комбинированный сепаратор сверхтонкой фильтрации отличается компактным исполнением. По сравнению со стандартными фильтр-лопастными сепараторами, конфигурация позволяет снизить капитальные затраты примерно на 20%. Использование удлиненных картриджей сверхтонкой очистки максимально увеличивает площадь фильтрации, а высокоэффективный лопастной блок серии P6X повышает пропускную способность по газу примерно на 50% по сравнению с традиционными аналогами. Сочетание этих двух элементов позволяет уменьшить диаметр корпуса сепаратора, обеспечивая превосходные рабочие характеристики при значительном снижении общей стоимости.
Принцип работы:
(А) Первичная сепарация: Газ, содержащий капли жидкости, твердые частицы и пыль, сталкивается с Т-образным входным дефлектором, где происходит отделение крупных фракций. Жидкость отводится через передний дренажный канал во вторичную камеру сбора.

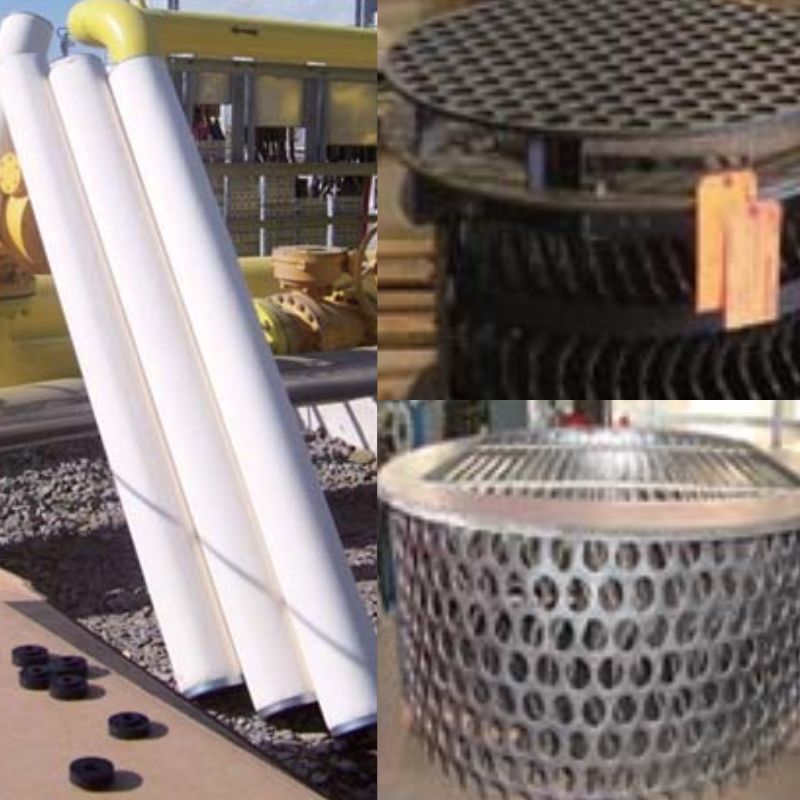

(Б) Сверхтонкая фильтрация и коалесценция: Газ проходит сквозь картридж сверхтонкой очистки в направлении снаружи внутрь, где улавливаются мелкодисперсные твердые частицы и пыль. Одновременно с этим мелкие капли влаги коалесцируют в более крупные.
(В) Вторая ступень: Газовый поток с укрупненными каплями проходит через опорную трубку фильтра и поступает в высокоэффективный лопастной блок.
(Г) Окончательная очистка: Жидкость, захваченная лопастным блоком, собирается в нижней части блока и под действием гравитации стекает через задний дренажный канал во вторичную камеру сбора, откуда окончательно удаляется.
(Д) Дренаж: Надлежащий контроль уровня жидкости гарантирует бесперебойный отвод конденсата.
Технические характеристики
Удаление капель жидкости ≥ 8 мкм: 100%
Удаление капель жидкости ≥ 0,5 мкм: 99,99%
Удаление твердых частиц и пыли ≥ 1 мкм: 100%
Удаление твердых частиц и пыли ≥ 0,3 мкм: 99,99%
