Высокоэффективный комбинированный фильтр-лопастной сепаратор

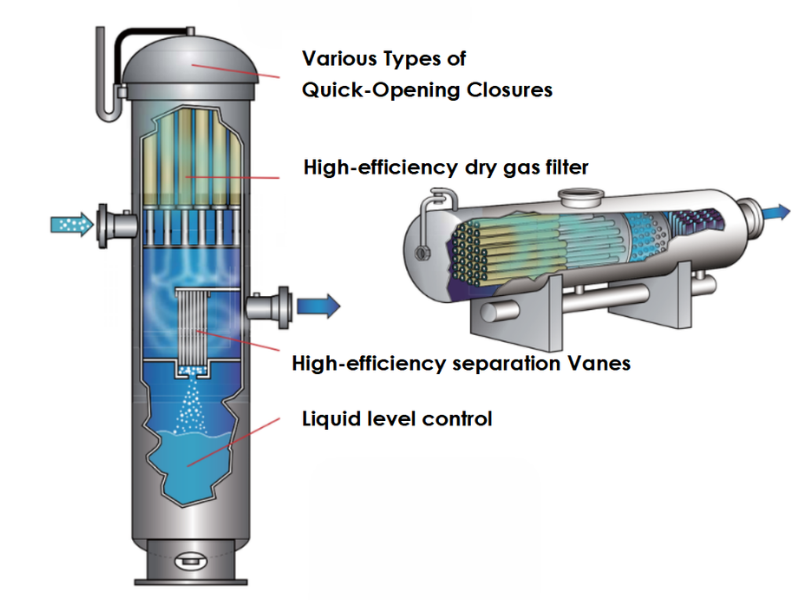

Принцип работы:

(А) Первичная фильтрация: Газ проходит сквозь высокоэффективный картридж сухого фильтра в направлении снаружи внутрь. На этом этапе удаляются крупные капли жидкости, твердые частицы и пыль. Жидкость отводится через передний дренажный канал во вторичную камеру сбора.

(Б) Коалесценция: В процессе улавливания твердых частиц мелкие капли влаги сталкиваются и объединяются (коалесцируют) в более крупные капли.

(В) Переход во вторую ступень: Газовый поток, несущий укрупненные капли, проходит через опорную трубку фильтра и попадает в расположенный далее блок высокоэффективных лопастных элементов.

(Г) Лопастная сепарация: Жидкость, захваченная лопастным блоком, собирается под ним. Под действием силы тяжести собранная жидкость стекает через задний дренажный канал во вторичную камеру сбора, откуда окончательно удаляется через нижний слив.

(Д) Контроль уровня: Надлежащий контроль уровня жидкости обеспечивает ее беспрепятственный и своевременный отвод из системы.

Высокоэффективный картридж сухого фильтра

Картриджи могут быть спроектированы для вертикальной или горизонтальной установки. Доступен широкий выбор моделей стандартных промышленных типоразмеров (длина и диаметр). Предусмотрена возможность оснащения быстродействующими затворами как полнопроходного, так и суженного типа.

Высокоэффективный лопастной блок

Проектируется на принципах инерционного соударения, адгезии и коалесценции капель, а также гравитационного осаждения. Это обеспечивает более высокую эффективность сепарации «газ-жидкость», низкий перепад давления и широкую эксплуатационную гибкость.

Ключевые особенности и преимущества

Данный комбинированный сепаратор представляет собой эффективное и экономичное решение для комплексной очистки газа от жидких и твердых примесей, обеспечивая надежную защиту дорогостоящего технологического оборудования, расположенного ниже по потоку.

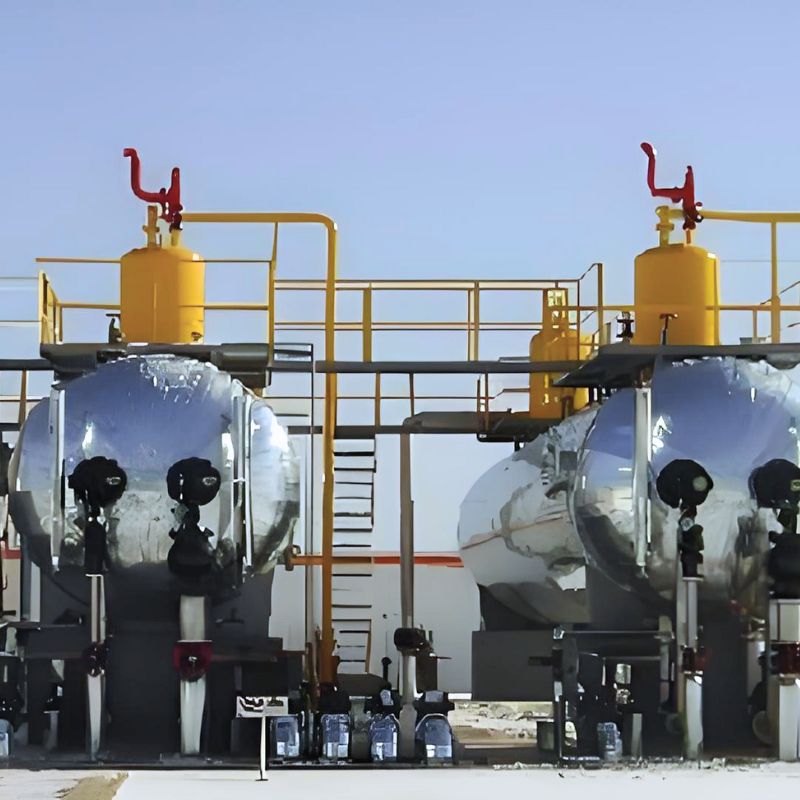

Области применения

Магистральные газопроводы и объекты хранения газа.

Узлы замера расхода и пункты редуцирования газа (ГРП, ГРС).

Очистка природного и попутного нефтяного газа, угольного метана, сланцевого и топливного газа.

Технологические установки на нефтеперерабатывающих, нефтехимических, химических и углехимических предприятиях.

Удаление и рекуперация масляного тумана после компрессорных установок.

Защита слоев катализатора, молекулярных сит и мембранных блоков сепарации.

Защита потоковых газоанализаторов.

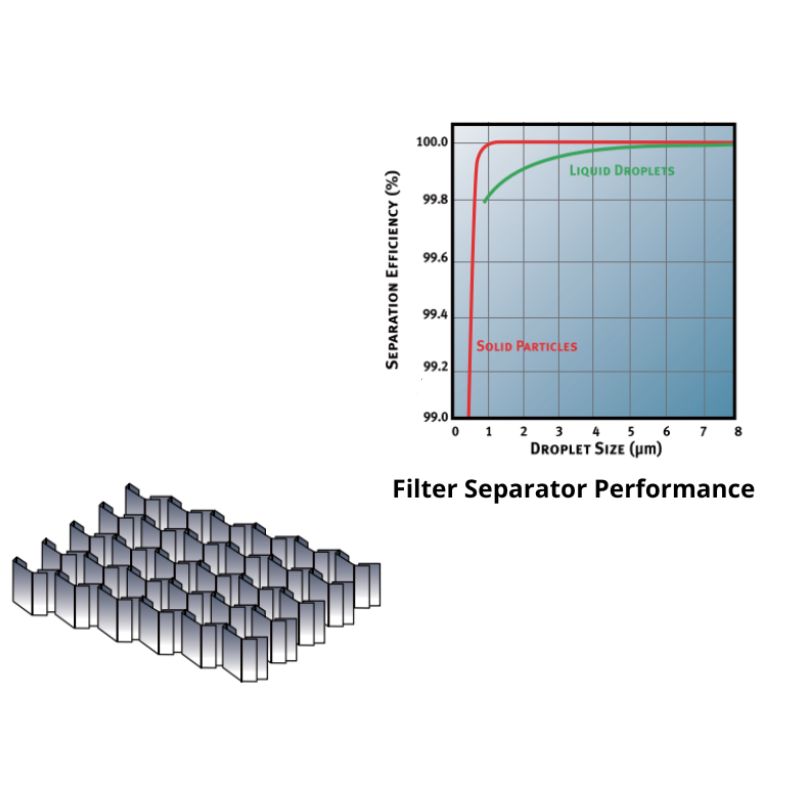

Технические характеристики

Удаление капель жидкости ≥ 8 мкм: 100%

Удаление капель жидкости в диапазоне 0,5–8 мкм: 99,5%

Удаление твердых частиц и пыли ≥ 1 мкм: 100%

Удаление твердых частиц и пыли в диапазоне 0,5–1 мкм: 99,5%
