Высокоэффективный конический лопастной сепаратор

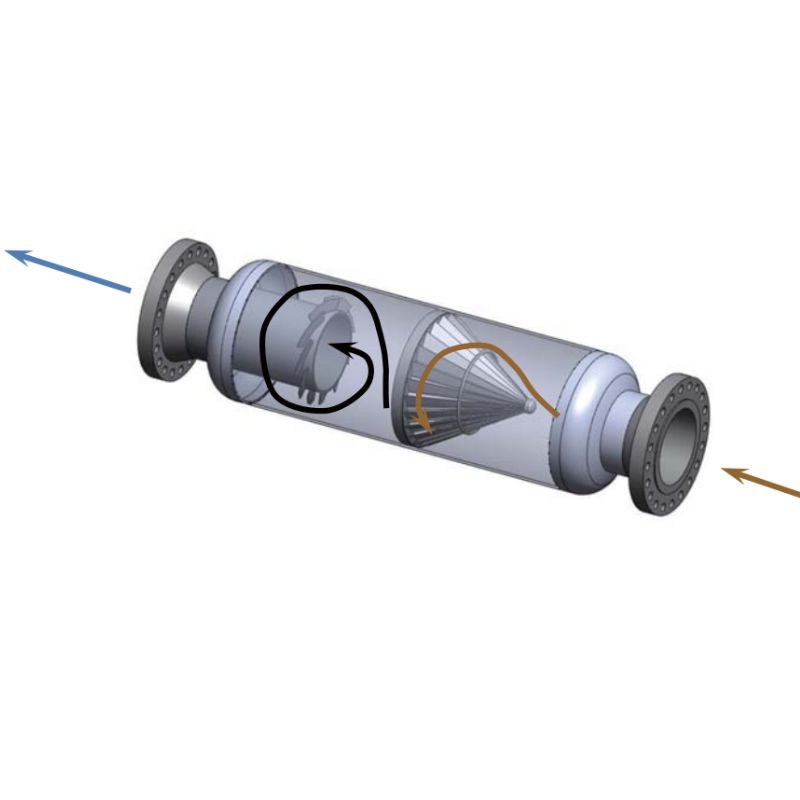

Принцип работы:

Работа сепаратора основана на принципе центробежного разделения фаз, что позволяет эффективно удалять капельную жидкость и/или твердые частицы из газового потока.

(А) Вход потока: Газ, содержащий капли жидкости и/или твердые частицы, входит в канал сепаратора, где потоку придается интенсивное центробежное ускорение.

(Б) Прохождение через лопасти: Специально рассчитанный угол наклона лопастей обеспечивает полный контакт газа со всей поверхностью конического блока. Капли и частицы выбрасываются из высокоскоростного газового потока, сталкиваются с внутренней стенкой сепаратора и отделяются от основной среды.

(В) Выход чистого газа: Очищенный газ проходит сквозь блок конических лопастей и покидает сепаратор.

Ключевые особенности и преимущества

Исключительная эффективность отделения как жидких, так и твердых фаз.

Специализированное применение: идеально подходит для работы с вязкими жидкостями или каплями, склонными к полимеризации.

Высокая эксплуатационная гибкость в широком диапазоне нагрузок.

Надежность: отсутствие движущихся частей, высокая механическая прочность и износостойкость. Установка устойчива к засорению и не требует технического обслуживания.

Области применения

Технологические установки на нефтеперерабатывающих, нефтехимических, химических и углехимических предприятиях.

Осушка пара в паропроводах.

Технические характеристики

Высокоэффективный конический лопастной сепаратор гарантирует 99% удаление капель жидкости диаметром ≥ 10 мкм.

При максимальной проектной производительности обеспечиваются следующие показатели:

Унос жидкости: не более 0,1 галлона США на 1 млн куб. футов (13.4 L per 10⁶ Nm³).

Эффективность очистки от твердых примесей: 99% для частиц диаметром ≥ 15 мкм.
