Высокоэффективный центробежный мультициклонный сепаратор

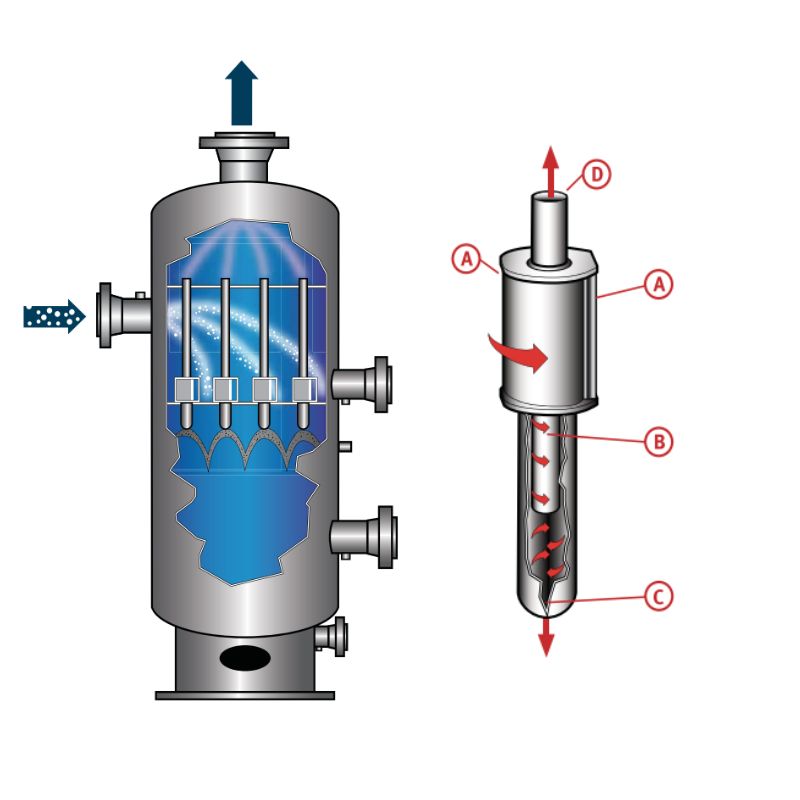

Принцип работы:

(А) Тангенциальный вход: Газ, содержащий примеси, входит в центробежные трубки мультициклонного блока по касательной.

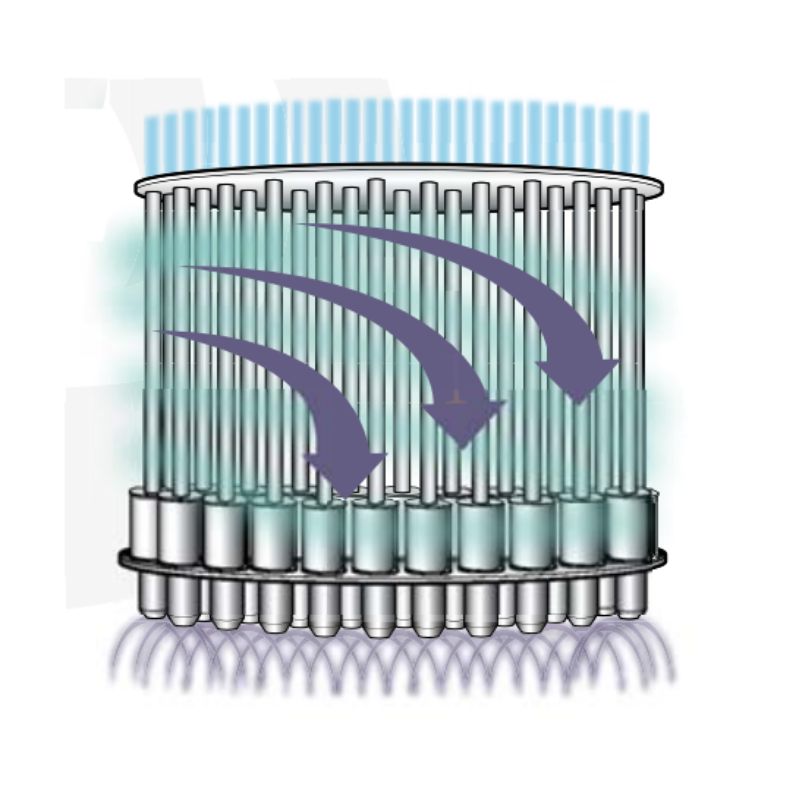

(Б) Центробежное разделение: Под действием центробежной силы взвешенные твердые частицы и капли жидкости отбрасываются к внутренней стенке трубки.

(В) Осаждение: Отсепарированные твердые и жидкие примеси стекают по внутренней стенке трубок и собираются в нижней части (кубовом пространстве) сепаратора.

(Г) Выход чистого газа: Очищенный газ проходит через центральную часть трубок и выходит через верхнее отверстие сепаратора.

Ключевые особенности и преимущества

Превосходная эффективность одновременного удаления жидких и твердых фаз.

Широкий диапазон регулирования (высокая эксплуатационная гибкость).

Устойчивость к пробковым режимам (slug flow) течения жидкости.

Надежность: отсутствие движущихся частей, высокая механическая прочность и износостойкость. Конструкция устойчива к засорению и не требует технического обслуживания.

Вариативность: наличие стационарных или съемных конструкций блока трубок в зависимости от требований заказчика.

Гибкость типоразмеров: использование центробежных трубок диаметром 2 или 4 дюйма в зависимости от расхода газа.

Области применения

Магистральные газопроводы и подземные хранилища газа (ПХГ).

Узлы замера расхода и пункты редуцирования газа (ГРП, ГРС).

Очистка природного и попутного нефтяного газа, угольного метана, сланцевого и топливного газа.

Технологические установки на нефтеперерабатывающих, нефтехимических, химических и углехимических предприятиях.

Технические характеристики

Высокоэффективный центробежный мультициклонный сепаратор специально разработан для работы с загрязненными средами. Он отличается высокой механической прочностью, способностью к самоочистке, простотой обслуживания и стабильностью рабочих параметров. В зависимости от пропускной способности подбираются трубки диаметром 2" или 4", которые могут быть расположены в один ярус или в шахматном порядке.
