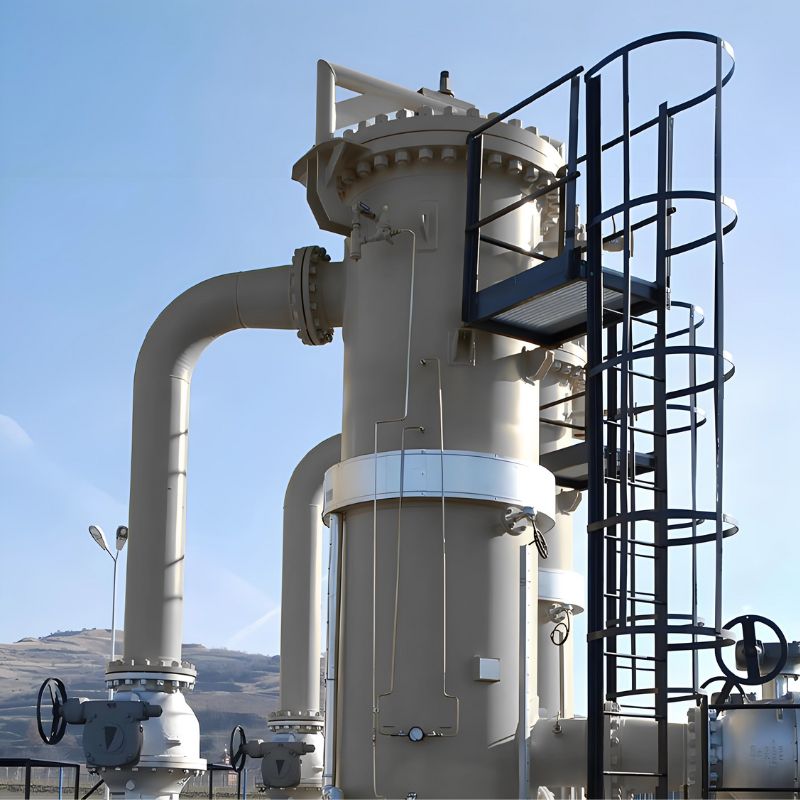

Высокоэффективный двухступенчатый мультициклонный сепаратор

Принцип работы:

Высокоэффективный двухступенчатый циклонный сепаратор использует принцип центробежной сепарации для достижения оптимальных показателей очистки газа при высокой надежности и стабильности процесса. Установка может функционировать как самостоятельный узел, так и в составе комбинированных систем очистки.

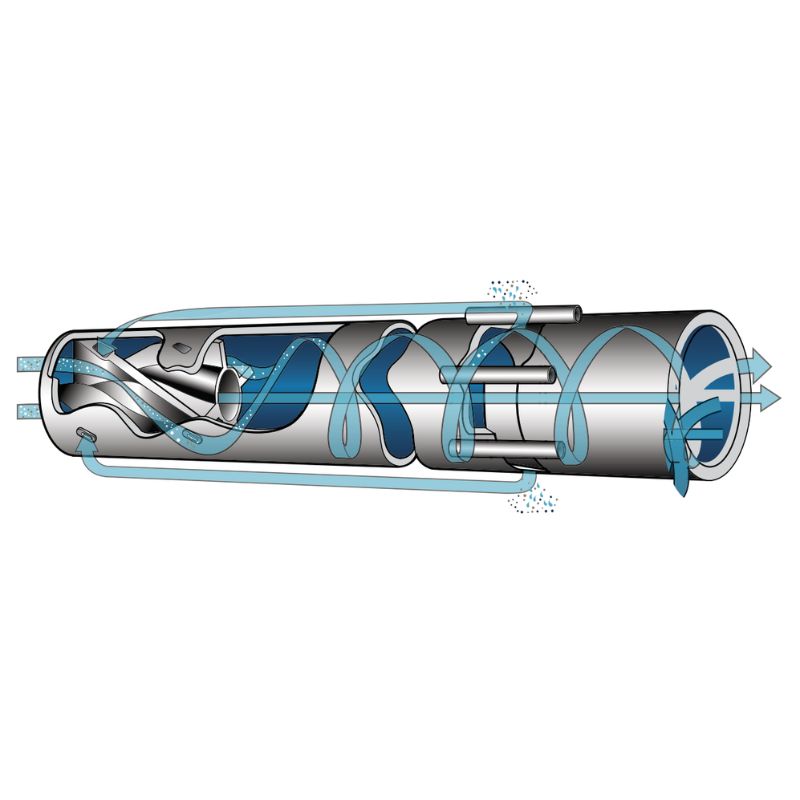

(А) Спиральный вход: На входе в циклонный элемент поток газа закручивается, образуя интенсивный вихрь.

(Б) Центробежное разделение: Под действием центробежных сил капли жидкости отбрасываются к внутренней стенке трубки, образуя жидкую пленку. Потоком газа эта пленка вытесняется к боковым щелям в нижней части трубки и удаляется из потока.

(В) Рециркуляция: Незначительная часть газа, выходящая вместе с жидкостью через боковые щели, перенаправляется в зону низкого давления на входе в циклон для повторного цикла очистки.

(Г) Выход чистого газа: Очищенный от капельной влаги газ проходит через центральную часть трубки и покидает сепаратор.

Ключевые особенности и преимущества

Исключительная эффективность отделения жидкостей.

Надежность: Отсутствие движущихся частей, высокая механическая прочность и износостойкость. Конструкция устойчива к засорению и не требует технического обслуживания.

Двухступенчатая система: Использование системы самоциркуляции газа позволяет достичь максимальной производительности по жидкости.

Технические характеристики

Высокоэффективный двухступенчатый мультициклонный сепаратор гарантирует 100% удаление капель жидкости диаметром ≥ 8 мкм.

При максимальной проектной нагрузке обеспечиваются следующие показатели:

Унос жидкости: не более 0,1 галлона США на 1 млн куб. футов (13.4 L per 10⁶ Nm³).

Эффективность 99% для капель диаметром 4–6 мкм.

Эффективность 98% для капель диаметром 2–4 мкм.
