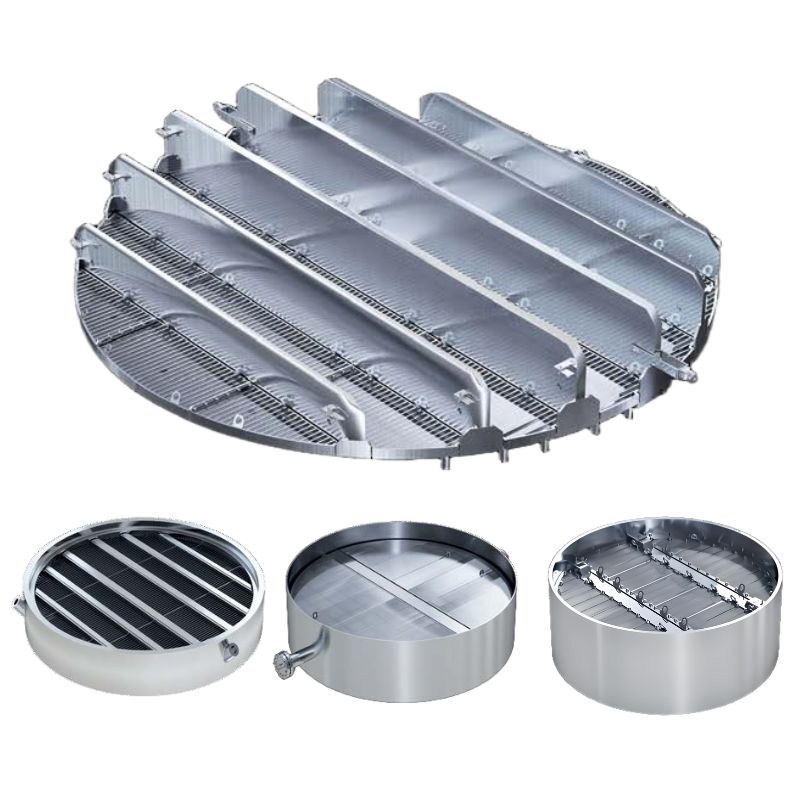

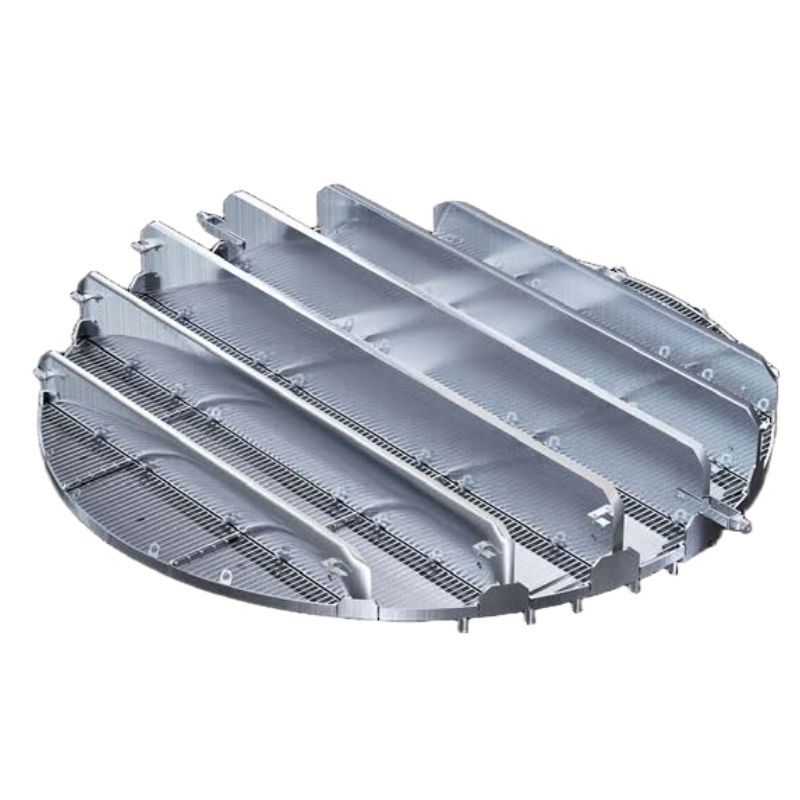

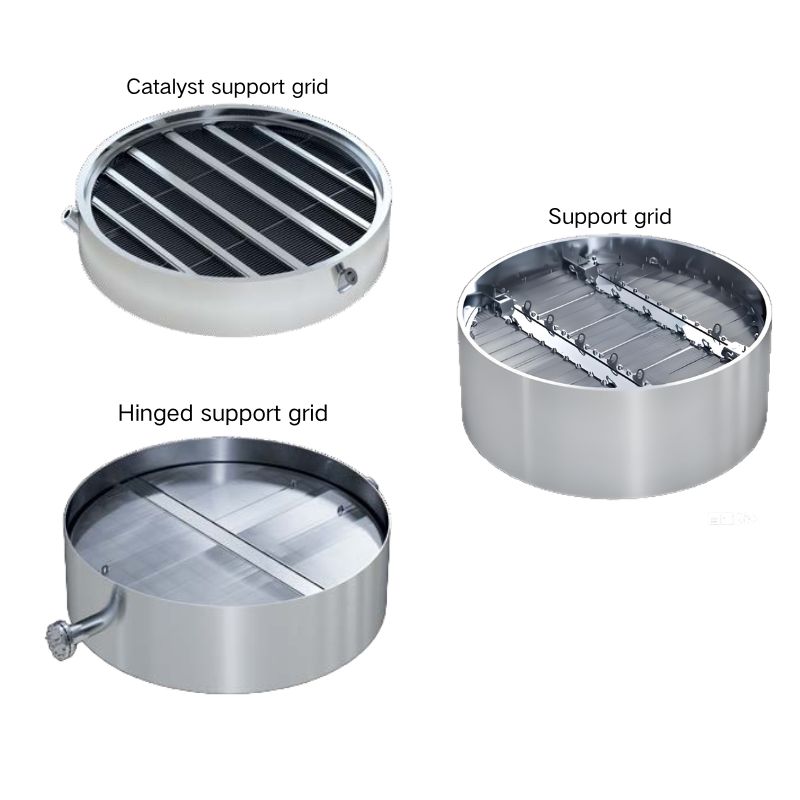

Опорная решетка

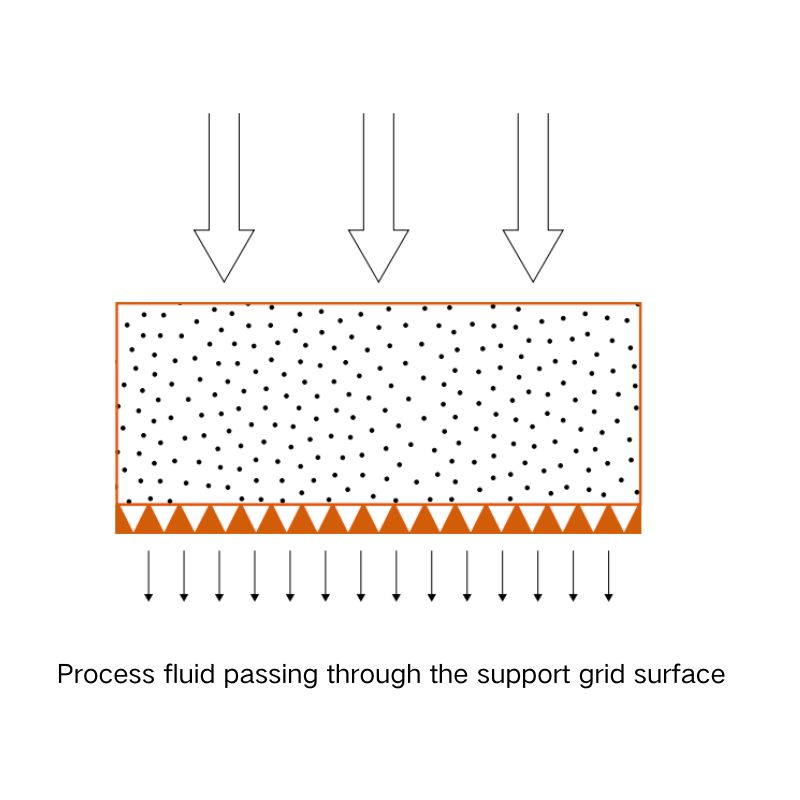

Решетчатая конструкция обеспечивает равномерное прохождение жидкостей, одновременно оказывая механическую поддержку. Для целей технического обслуживания доступны съемные конструкции, облегчающие осмотр и очистку.

Ключевые особенности и преимущества

Обеспечение надежной опоры для слоя катализатора.

Возможность многослойного размещения катализатора.

Обеспечение равномерного распределения потока среды.

Удобство технического обслуживания благодаря съемным конструкциям.

Решения по установке опорных решеток

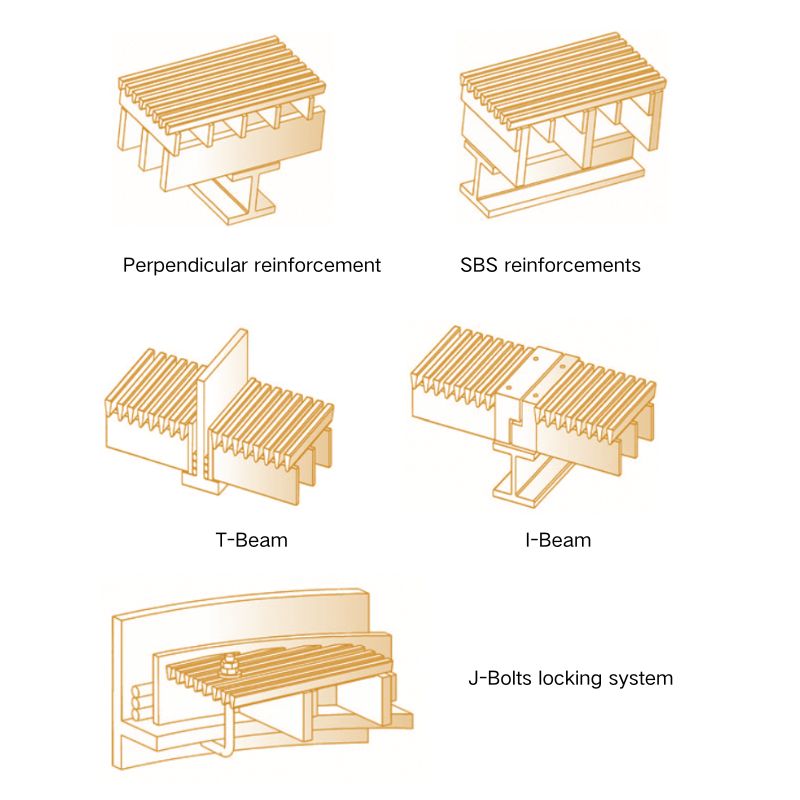

В реакторах с осевым потоком узел опорной решетки должен выдерживать вертикальные технологические нагрузки. Для повышения структурной целостности решетки усиливаются специальными балками или опорными стержнями. Доступно несколько схем усиления:

Перпендикулярное усиление: Опорные стержни располагаются под углом 90° к плоскости решетки для оптимизации несущей способности.

Усиление Side-by-Side (SBS): Приваривается к опорным стержням для обеспечения локального упрочнения.

Выбор балок: Т-образные балки (тавры) обычно применяются в конструкциях высокого давления, что позволяет встраивать фильтрующие элементы непосредственно в слой катализатора на уровне решетки. Двутавровые балки (I-beams) подходят для условий с более низким давлением и могут монтироваться под решеткой.

Опорная решетка устанавливается на цельное кольцо, приваренное к корпусу высокого давления. Для обеспечения монтажа через ограниченные отверстия (люки) сосуда решетка изготавливается в виде модульных секторов. В процессах, требующих жесткой фиксации панелей, используются надежные механизмы блокировки, такие как J-образные болты.

Вдоль стенки сосуда предусматривается контролируемый кольцевой зазор для компенсации теплового расширения, обеспечения монтажных допусков, учета производственных погрешностей и кривизны реактора.
