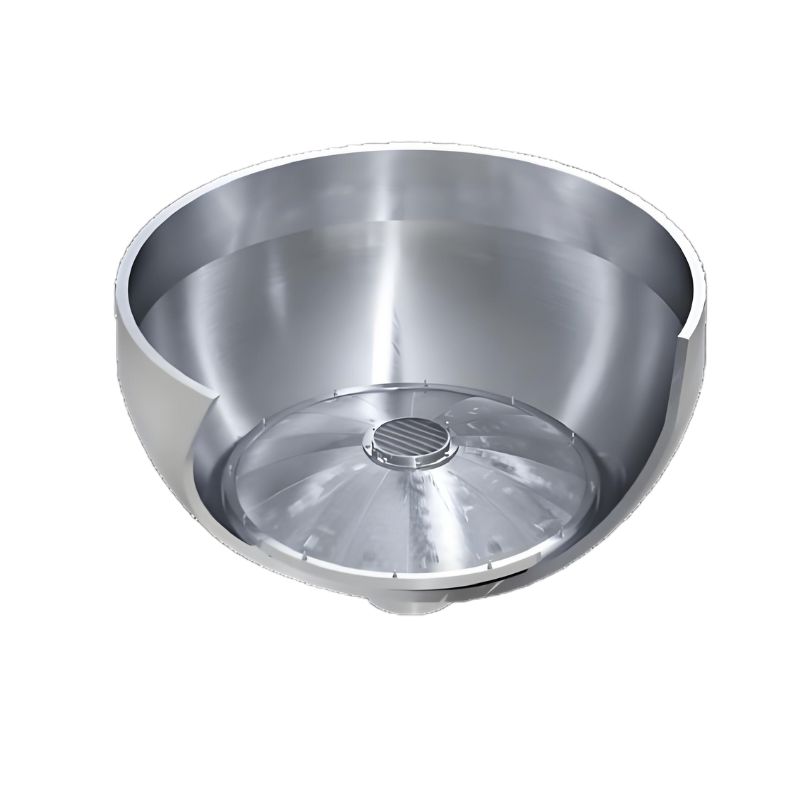

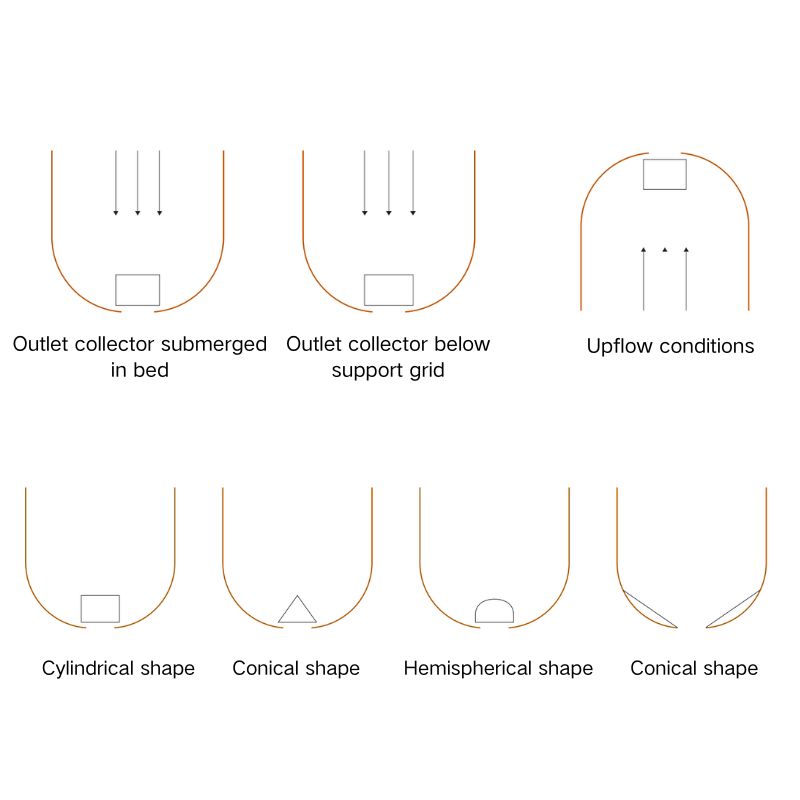

Выходной коллектор является важнейшим компонентом для направления технологического потока из реактора к разгрузочному патрубку. В стандартных процессах с нисходящим потоком он обычно размещается внутри слоя инертных шаров в нижней части реактора или устанавливается под опорной решеткой, выполняя функции распределителя потока и защитного барьера против утечки катализатора.
При проведении обратной регенерации или в процессах с восходящим потоком коллектор располагается под верхним патрубком, работая по принципу, обратному входному диффузору. Его конструкция обеспечивает удержание катализатора для предотвращения его уноса в режимах флюидизации (псевдоожижения), сохраняя при этом высокую герметичность.
Доступны различные геометрические конфигурации — цилиндрические, конические и полусферические — для адаптации к различным типам днищ аппаратов и технологическим требованиям. Коллектор оснащен такими элементами, как штуцеры для выгрузки катализатора и смотровые люки для технического обслуживания. Равномерность потока оптимизируется за счет калиброванной площади проходного сечения или встроенных дефлекторов. Узел фиксируется с помощью обработанных опор или центрирующих колец с защитными гильзами для предохранения сварных швов патрубков от термического воздействия. Секторная конструкция позволяет производить монтаж через стандартные люки-лазы корпуса.
Ключевые особенности и преимущества
Обеспечение равномерного распределения и сбора текучих сред.
Надежное удержание слоя катализатора.
Адаптивность к различным направлениям потока.
Удобство обслуживания благодаря доступной конструкции.
